라이젠 크로스헤어 9945바이오스 오버클럭 가이드

ASUS 크로스헤어6의 새로운 바이오스 버전이 베타버전으로 발표되었는데요



바이오스 버전 9945에서는 새로운 AGESA코드가 들어가지 않았음에도 비약적인 성능향상이 있었습니다



이번 ASUS 메인보드의 라이젠 오버클럭 기초 가이드를 리뉴얼 하는 이유는 pc를 누구나 쉽고 빠르게 사용하길 바라는 마음도 있지만, 고사양 그래픽카드 환경에서의 병목, 시스템 성능 저하로 인해 이슈가 생기는걸 방지하기 위해서 입니다



그보다 우선적으로 이런 문제점이 설정 없이도 적용되는 패치가 이뤄졌으면 좋겠네요











사실 오버클럭이 실사용에서 크게 도움은 안되는데 지금 메인보드의 불안정이 일부 설정 변경으로 안정적으로 변하기때문에 내용만 이해하고 부품 수율만 이해한다면 더 좋은 성능을 얻을 수 있습니다



곧 AMD에서 패치할 칩셋 드라이버가 어느정도 성능 향상을 이룰지도 관심이네요



이 글은 쉽게 풀어 쓰지만 안된다고 하는분들의 설정을 하나씩 봐드릴 여유가 없으므로 오버클럭의 개념을 먼저 공부하시면 더 쉬워질겁니다

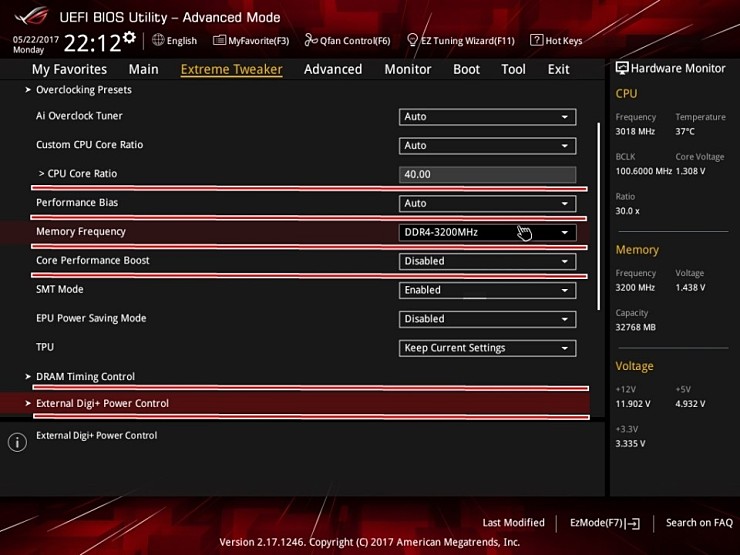

Extreme Tweaker 메뉴



1. overclovking presets : ASUS에서 미리 준비해둔 오버클럭 설정

2. ai overclock tuner : ASUS 메인보드 오버클럭 튜너

3. custom cpu core ratio : 사용자 지정 CPU 코어 비율 이 부분을 건들면 BCLK(베이스클럭)를 조절할 수 있습니다

4. cpu core ratio : CPU 코어 비율 BCLK가 100일때 이부분에 40배수를 넣어주면 4.0GHz가 됩니다

5. performance bias : 성능 최적화 선택 벤치프로그램상에서 성능을 올려줍니다

6. memory frequency : 메모리 주파수 흔히 램 오버할때 수치를 조절합니다

7. core performance boost : 코어 성능 향상 (오버클럭 시, 사용안함)

8. smt mode : simultaneous multi threading으로 사용안하면 8코어만 작동합니다

9. epu power saving mode : ASUS epu 절전 모드

10. tpu : turbo processing unit으로 9번, 10번, 12번은 VRM에 연관된 전력과 관련됐지만 오버클럭시 9, 10번은 건들지 않습니다

11. dram timing control : 램 타이밍을 조절할 수 있습니다

12. external digi+ power control : 디지털 전원부로서 세부적인 전력 공급을 제어할 수 있습니다







13. tweaker's paradise : 오버클럭커에게 꼭 필요한 세부설정이 가능하지만 일단 기초먼저 배우고 시도합니다

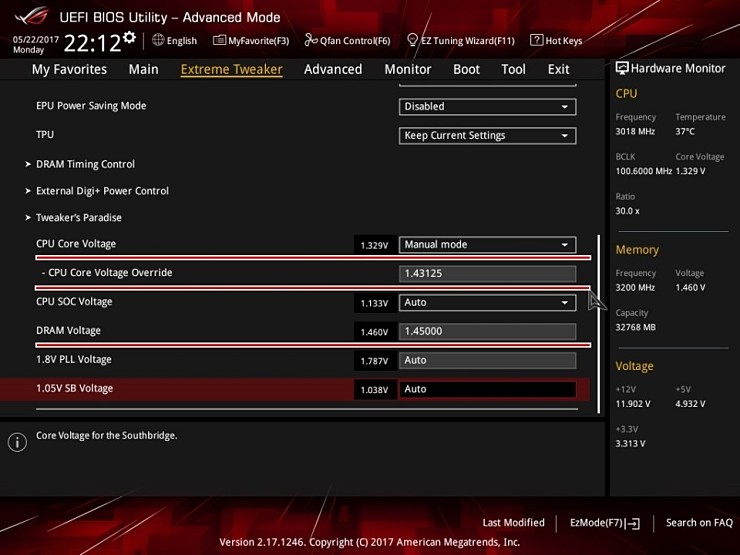

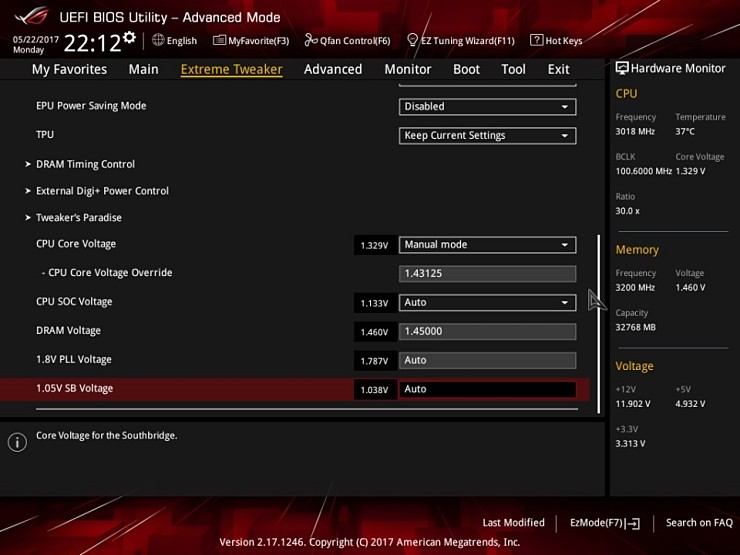

14. cpu core voltage : cpu 전압을 설정합니다

15. cpu soc voltage : system on chip 전압으로 cpu, 램 오버클럭시 전압 설정을 해줘야 합니다

16. dram voltage : 램 전압

17. 1.8v pll voltage : phase locked loop로 고클럭 오버시 필요한 출력이 높아지므로 안정된 출력을 얻기위해선 세밀한 조절이 필요하나 모르면 오토로 두는게 좋습니다

18. 1.05v sb voltage : 사우스 브릿지 전압으로 고클럭 오버시 설정 해줘야 합니다



용어를 설명드린 이유는 요즘 컴퓨터를 전혀 모르는 분들도 라이젠을 선택하는 일이 많아졌는데 그분들이 컴퓨터에 문제가 생겼거나 관심을 가질때 무조건 가이드만 보고 따라하기보다는 내가 뭘 설정하는지 기초 지식은 알고 넘어가는게 옳다고 생각했기 때문입니다









이제 본격적인 오버클럭 가이드에 앞서 설정값은 제 pc에서만 작동하기때문에 이 글을 보는 분들은 각자의 부품 설정값을 찾는게 중요합니다



1. CPU 오버클럭



cpu core ratio 배수 설정을 37~40을 설정하는데

기본 쿨러의 경우 37, 38

사제 쿨럭의 경우 38, 39

일체형 수냉, 커스텀 수냉의 경우 39~41까지가 최대치라고 생각하면 됩니다



일반적인 국민 오버 기준 38 배수를 입력하세요



peformance bias는 점수놀이의 하나인 씨네벤치 벤치툴을 사용할 경우 메뉴에서 선택하시고 그외에는 그냥 오토로 설정합니다









2. 램 오버클럭



ASUS 크로스헤어 9945 바이오스에서는 램 오버 폭이 넓어졌습니다



AMD 라이젠 프로세서의 특징으로 ccx간 통신을 담당하는 페브릭이 고성능 램에 따라 성능차가 존재하는건 사실입니다



고클럭 램을 사용하면 더 유리하겠죠



memory frequency를 2667~3600MHz 사이에서 설정하는데

메모리 제조사에 따라 설정값이 모두 틀리므로 커세어 도미네이터 플래티넘 기준으로만 설명하겠습니다

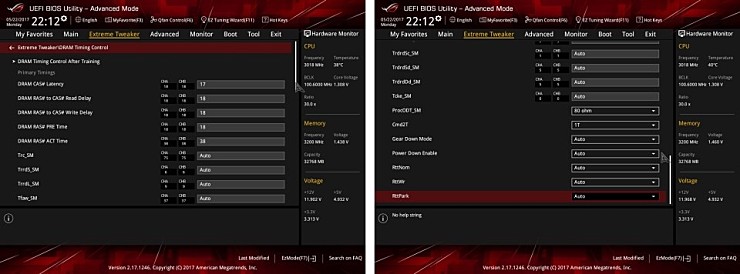

memory frequency 에서 속도 선택 후 dram timing control 메뉴로 들어와 세부설정 합니다



CMD32G 3200 cl16 (16x2)

2993 - 16, 16, 16, 16, 36 1t 1.35v

3000 - 16, 18, 18, 18, 36 1t 1.35v

3200 - 17, 18, 18, 18, 38 1t 1.4v

혹은

3200 - 18, 20, 20, 20, 40 1t 1.45v



램 타이밍은 수율에 따라 더 줄이거나 혹은 늘려야하며 해당값은 평균이므로 더블, 트리플 부팅이나 큐코드에 빨간램프 점멸시 오버 실패했다고 판단하며 이때 시도해볼 수 있는 방법으로 dram control 메뉴 아래쪽에 위치한 procodt_sm 값을 60ohm이나 80ohm까지 늘려 해결할 수 있습니다



혹은 포스팅 초반 가이드 용어 설명에서 17, 18번 전압값을 설정해야 하므로 고클럭에서 작동 불가시 옴(ohm)값을 조절해보고 그래도 안될때는 속도를 낮추길 바랍니다



여기서는 국민 오버값인 2993을 설정 합니다









3. 전압설정



CPU 오버클럭시 배수에 따른 평균 전압은



30 - 0.64

~

37 - 1.19

38 - 1.28

~

40 - 1.41

41 - 1.50



정도가 평균 값이고 수율이 좋고 나쁨에 따라 고클럭으로 갈수록 전압 편차가 심해집니다



위에서 국민오버 수치인 38배수를 선택했기에 전압은 1.28을 넣어보고 부팅이 되는지 안되는지 부팅표를 작성해보길 바랍니다



부팅이 안되면 1.287 -> 1.29 순으로 점차 전압을 올리면 됩니다





램의 경우



ddr4로 넘어오면서 전압이 낮아졌지만 고성능 램은 고클럭에서 전압값이 많이 오르기도 합니다



이 역시 수율 문제 이므로 위에서 설정한 2993mhz 전압인 1.35v를 입력하세요









4. 세부설정

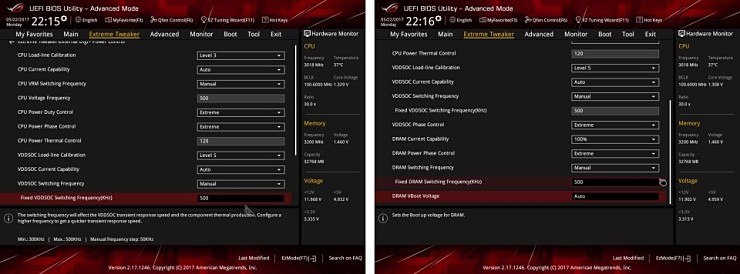

이제 목표값을 입력했다면 디지털 전원부의 전압 세부설정에 들어갑니다









CPU 오버클럭 시, 평균값을 강조하는 이유는 LLC 옵션을 조절해야 좀 더 안정적이기 때문에 기본 전압 설정을 과하게 줄 필요가 없습니다

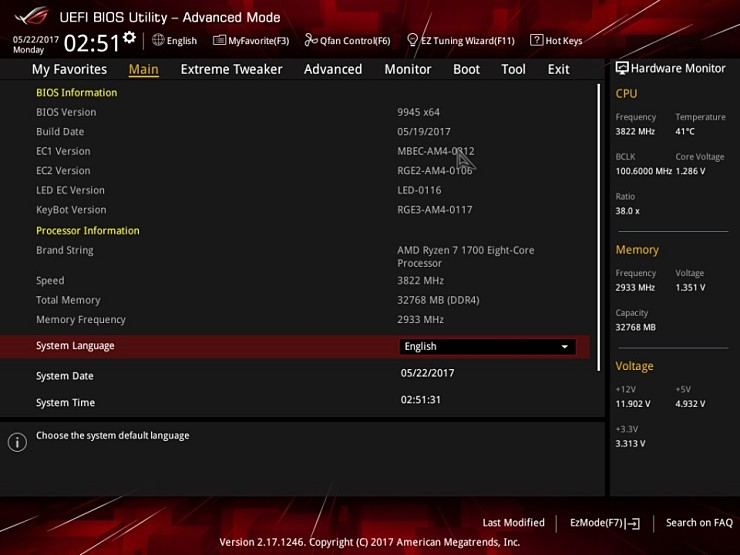

바이오스 버전업을 하고 vrm(전원부=전압조절장치) 스펙트럼 값이 없어졌으니 가이드를 따라할분은 9945 버전을 사용하세요



(첨부파일 크로스헤어6 9945 바이오스)



위 설정값은 딱히 설정하는 값이 없으므로 그냥 따라 하면 됩니다



메뉴는 처음부터

1번 : 과부하시 교정 단계로 레벨 3이 입력한 전압을 그대로 사용합니다

2번 : cpu 전압 밀도 (전압 성능) 고클럭에서는 전압 성능이 높을수록 좋습니다

3번 : vrm 전력 변환 주파수 설정

4번 : 3번 메뉴를 메뉴얼로 설정해야 나오며, cpu 전압의 주파수 과도 응답 즉 설정한 출력값이 높을수록 정상상태로 빠르게 진입합니다

5번 : cpu 전원 통제 오버 클럭시에는 익스트림으로 설정해야 안정성이 높아집니다

6번 : cpu 전원 위상 제어로 고클럭인 cpu의 주파수가 높아질수록 phase 딜레이가 증가하는데 주파수가 높아지면 속도가 빨라져 vrm 스위칭 속도도 빨라지게 됩니다



이를 효율이 좋게 제어하기 위해 익스트림으로 설정해야 효과가 좋으나 본체 내부나 cpu 쿨링이 쾌적해야 더 좋습니다

7번 : cpu 전원 온도조절 일반적으로 cpu는 우리가 알던것보다 더 높은 온도를 버틸 수 있습니다

8번 : 저전압 soc(시스템원칩) 교정 단계로 일반 전압 단계에서 오토로 설정했다면 5레벨이 적당합니다



이후로는 저전압만 다를분 위와 같은 내용이라 설명을 따로 안하겠습니다









Advanced 메뉴



1번 : 보안옵션 관련

2번 : cpu 구성 코어수 조절 가능한 메뉴

3번 : 로그 이펙트 조명 조절

4번 : 사타 구성 조절 간혹 속도가 나오지 않거나 프리징 증상이 있는 하드, ssd를 수정해서 재속도를 나오게 만들기도 합니다

5번 : 내장 장치(보드 디바이스) 구성

* 중요한 메뉴입니다 보드 제작사가 의도한건지 모르겠으나 고성능 그래픽카드에서 동작속도가 낮게 잡히는 경우가 있고 이로 인해 시스템 성능 저하, 병목 현상이 보일 수 있습니다



대부분의 벤치 자료가 이 옵션이 조절 안된 상태로 이뤄져 있기때문에 성능이 낮게 나올수밖에 없습니다



6번 : 전원 배열

7번 : 네트워크

9번 : 스마트 정보

10번 : nvme

11번 : usb

12번 : amd cpu의 원초적인 기술을 설정할 수 있습니다

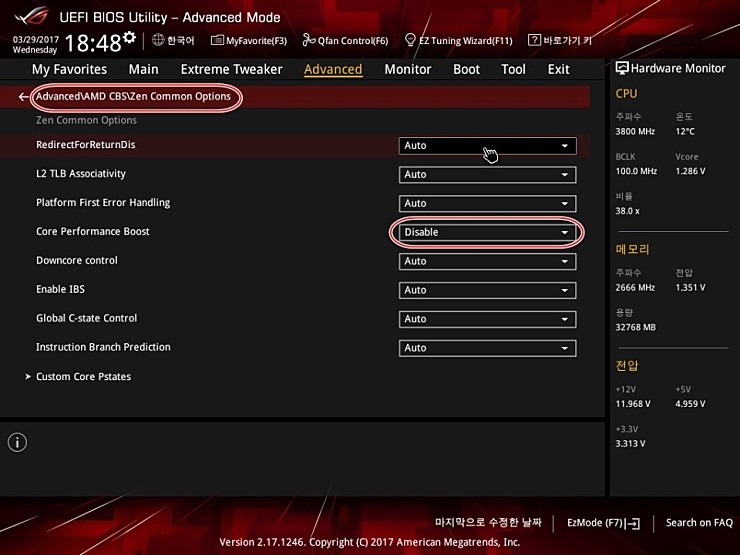

5. amd cbs 설정



core performance boost를 사용안함으로 선택합니다



크로스헤어6에서는 라이젠 오버클럭을 시도할때 익스트림 트위커에서 볼 수 있는 메뉴라 굳이 들어올 필요는 없어요 (그래도 확인차 한번 더 꺼줍니다)



글로벌 C-state는 건들지 않습니다









5. 병목현상 설정



중요!!

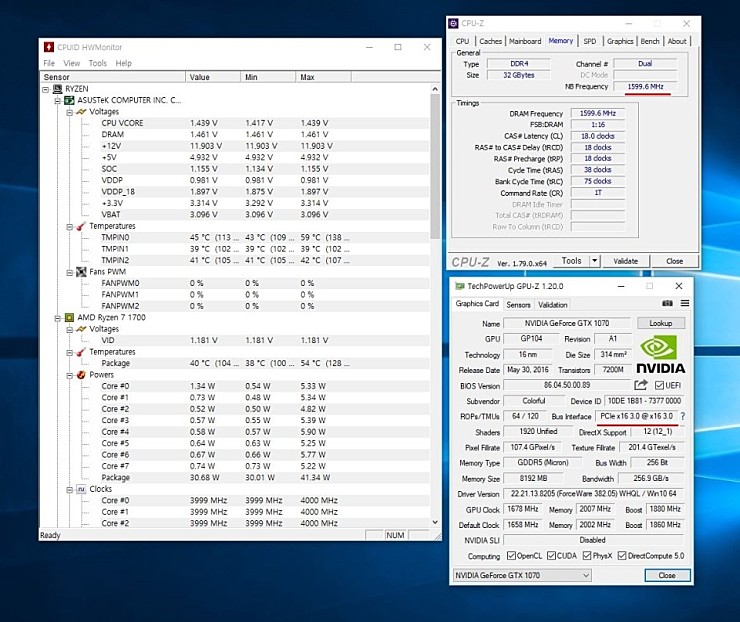

GPU-Z

하드웨어의 정보를 한눈에 보여주는 프로그램

software.naver.com



네이버 자료실에서 GPU-z를 다운 받아서 자신의 그래픽카드가 어떤 상태로 작동하는지 확인합니다



간혹 저부분 인터페이스가 PCIe x 16 1.1로 작동하는 분들이 있더라구요



대부분 리뷰는 낮은 속도에서 나온 성능임을 감안해야 합니다



저는 1080ti리뷰를 쓸때 저 부분을 미리 설정 하였는데도 높게 나온 테스트 자료를 트집잡으려고 하는분들이 많았습니다



저희 카페에서도 그런분이 계시더라구요 (그래서 반박글로 나온글은 다 테스트 해줄 생각입니다)



이 부분은 저도 불만이지만, 설정을 완벽하게 하면 재성능이 확실히 나옵니다



보드 제작사나 AMD에서도 이런 이슈를 알고 수정하고 있지 않을까 기대해 봐야죠

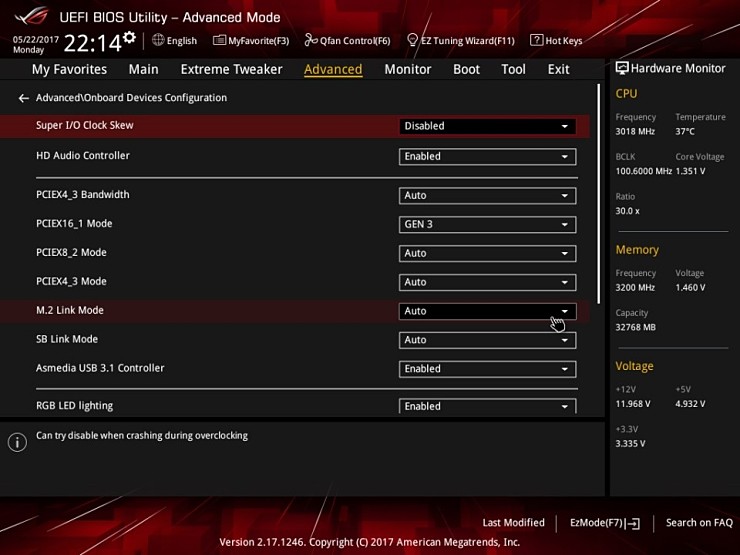

Advanced 메뉴 on board devices configuration으로 들어갑니다



ASUS도 아쉬운건 메뉴 표기 철자가 틀린게 많던데 엄청 신경써서 만든건 아닌거 같아요 (지금 와서 좀 팔리는거 보고 수정 바이오스도 열심히 만드는거 보면)



위 메뉴는 보통 문제있는 부품의 속도를 수동으로 잡아주는건데 다른 메뉴는 따라하지 말고 PCIeX16_1 모드를 gen3로 바꿔주세요



라이젠이 궁금하거나 좋아서 선택하신분들이 많을텐데 성능에 문제가 있는 제품이 아닙니다



문제가 있다면 벤치마크툴에서 낮은 성적을 유지하겠죠



쓸만한 프로세스 임에도 메인보드의 지원 미비, 소프트웨어 호환 문제등이 계속 발목을 잡고 있을 뿐이죠



조금이라도 성능 향상을 경험하고 싶은분들은 가이드를 따라 천천히 공부하시면 되겠습니다



막 건들여도 컴터 터지거나 고장나진 않아요



요즘 부품도 좋아지고 제어기술도 좋아져서 잘못되기전에 메인보드가 다 차단 합니다



부팅안되고 컴터 자꾸 꺼지면 USB 패널쪽에 바이오스 리셋 버튼 누른담에 다시 도전하면 돼요



단, 이 글은 AMD 칩셋 드라이버나 새로운 바이오스 버전이 나왔을때 내용이 변경 될 수 있습니다
